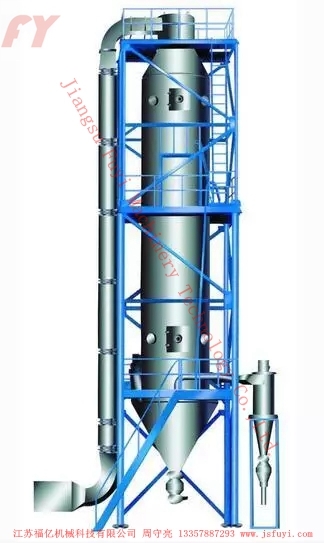

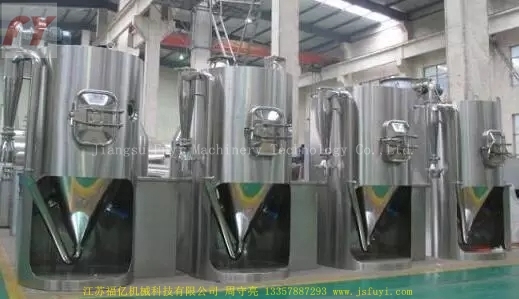

LPG系列高速离心喷雾干燥机
九游会·产品标签tags：干燥机,离心喷雾干燥机,喷雾干燥机
九游会·产品概述：喷雾干燥是液体工艺成形和干燥工业中广泛应用的工艺。适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体九游会·产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合^的标准时，喷雾干燥是一道^理想的工艺。
九游会·产品详情 图片集锦 应用客户 动画演示
九游会·产品介绍
干燥设备在石油及化学工业、油脂工业、合成纤维工业、纺织印染工作、非织造工业、饲料工业、塑料及橡胶工业、造纸工业、木材工业、建材工作、机械工业、食品工业、空调工业、筑路工业、制药工业、轻工业中应用广泛。
喷雾干燥是液体工艺成形和干燥工业中广泛应用的工艺。适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体九游会·产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合^的标准时，喷雾干燥是一道^理想的工艺。也用于干燥燃料、中间体、肥皂粉和无机盐等。

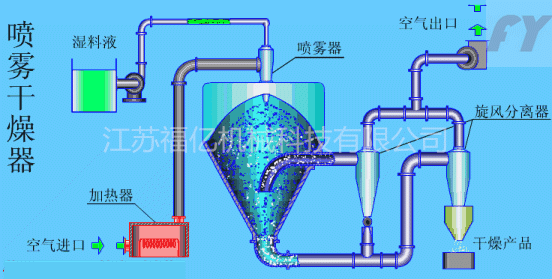

工作原理
空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。
这种干燥方法不需要将原料预先进行机械分离，且干燥时间很短（一般为5～30s），因此适宜于热敏性物料的干燥，如食品、药品、生物制品、染料、塑料及化肥等。
性能特点
1.干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
2.九游会·产品具有良好的均匀度、流动性和溶解性，九游会·产品纯度高，质量好。
3.生产过程简化，操作控制方便。对于含湿量40-60％(特殊物料可达90％)的液体能一次干燥成粉粒九游会·产品，干燥后不需粉碎和筛选，减少生产工序，提高九游会·产品纯度。对九游会·产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。
适应物料
化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。
塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。
食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。
食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。
糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。
陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等。
技术规格
|
型号/ 项目/参数
|
5
|
25
|
50
|
150
|
200-2000
|
|
入口温度
|
140-350 自控
|
|
出口温度
|
80-90
|
|
水份^大蒸发量（kg/h）
|
5
|
25
|
50
|
150
|
200-2000
|
|
离心喷雾头传动形式
|
压缩空气传动
|
机械传动
|
|
^高转速（r.p.m）
|
25000
|
18000
|
18000
|
15000
|
8000-15000
|
|
喷雾盘直径（mm）
|
50
|
120
|
120
|
150
|
180-240
|
|
热源
|
电
|
蒸气+电
|
蒸气+电，燃油、煤气、热风炉
|
|
电加热^大功率（kw）
|
9
|
36
|
72
|
99
|
|
|
外形尺寸（长×宽×高）（m）
|
1.8×0.93×2.2
|
3×2.7×4.26
|
3.5×3.5×4.8
|
5.5×4×7
|
按实际情况确定
|
|
干粉回收（%）
|
≥95
|

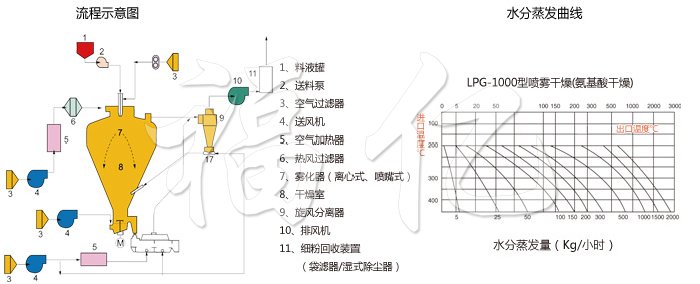

注：水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90oC,其水份蒸发曲线见上图（供选型参考），随着九游会·产品不断更新，有关参数变更，恕不预先通知。
订货须知
1.料液名称、物性：含固量(或含水量)、粘度、表面张力、PH值。
2.干燥后粉料容量、允许残余含水量、粒度、允许^高温度。
3.产量、每天开班时间。
4.可供能源：蒸气压力可供量，电容量，可供燃煤、油、气量。
5.控制要求：进、出口温度是否需要自控。
6.收粉要求：要否安装袋式捕集器，环境对排放尾气要求。
7.其它特殊要求。
技术规格
|
尺寸
|
A
|
B
|
C
|
D
|
E1
|
E2
|
F
|
G
|
H
|
I
|
|
LPG-25
|
1290
|
3410
|
4260
|
1800
|
1200
|
1200
|
1000
|
1700
|
1300
|
1550
|
|
LPG-50
|
1730
|
4245
|
5100
|
2133
|
1640
|
1640
|
1250
|
1750
|
1800
|
1600
|
|
LPG-100
|
2500
|
5300
|
6000
|
2560
|
2100
|
2100
|
1750
|
1930
|
2600
|
1780
|
|
LPG-150
|
2800
|
6000
|
7000
|
2860
|
2180
|
2180
|
1970
|
2080
|
3050
|
1960
|
|
LPG-200
|
2800
|
6600
|
7300
|
3200
|
2300
|
2300
|
2210
|
2250
|
3050
|
2100
|
|
LPG-300
|
2800
|
8000
|
8700
|
3700
|
2800
|
2800
|
2520
|
2400
|
3040
|
2250
|
操作流程
1. 准备
1.1.管道连接处是否安装好密封材料，然后将其连接，以保证不让未经加热的空气进入干燥室。
1.2.检查静止设备、管道、静密封点、高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 1.4.检查电气联高速离心喷雾干燥机锁、仪表、阀门等是否正常。 旋紧筒身底部和旋风分离器底部的授粉器，要求授粉器必须清洁和干燥。在安装前应检查密封圈是否脱落，未脱落方可再旋紧授粉器。 1.5.点动启动离心风机的启动按钮，检查离心风机的运行旋转方向是否正确。1.6.向离心喷头电机加油口注油至观察孔的二分之一以上，之后打开油循环泵。1.7.检查离心风机出口处的调节蝶阀是否打开。（注意：不要把蝶阀关死，否则将损坏电加热器和进风管道，这一点必须引起充分注意） 1.8.进料泵的连接管道是否接好，电机和泵的旋转方向是否正确。1.11.检查进料泵是否正常。（按离心泵的操作规程进行操作、检查）
2. 开车
2.1.开启离心风机，检查风机类设备的运行情况：包括是否有高速离心喷雾干燥机振动、异声、异味等，电机及轴承的温度是否正常，地脚螺丝是否有松动。 2.2. （先开蒸汽加热）开启电加热器（电加热是起辅助加热作用），并检查是否漏电（如果漏电，控制柜会自动跳掉）。进行筒身预热，预热温度在180-220℃之间。 2.4.放置离心喷雾头，开启离心喷头，将雾化器的频率慢慢调到一定的频率（根据实际情况确定），让喷头达到该频率条件下的^高转速时，开启进料泵，打开进料泵的出口阀门。同时打开筒身底部和旋风分离器底部的授粉器，接受料物。（连续生产的时候不需要每批物料都清洗，需要根据物料的腐蚀性来确定，洗离心喷头时一般不需要拆卸，用螺杆泵打清水清洗。） 2.5. 慢慢打开离心喷头的阀门，使下料量由小到大，否则将产生粘壁现象，直到调节到适当的要求，以保持排风温度为一个常数。 2.6.干燥后的成品被收集，在塔体下部和旋风分离器下部的授粉器内，在授粉器未经充满前就应调换，在调换授粉器时，必须先将上面的蝶阀关换方可进行。
3. 正常维护检查内容
3.1.每小时记录一次工艺高速离心喷雾干燥机参数和主要设备电流，认真做好生产记录。 3.2. 检查静止设备、管道、溜槽、静密封点高速离心喷雾干燥机有无跑、冒、滴、漏和堵塞情况。 3.3. 检查泵类设备的运行情况：包括是否高速离心喷雾干燥机有振动、异声，电机及轴承温度是否正常，地脚螺丝是否有松动，出口压力是否正常。3.4.离心喷头的保养
3.4.1．在使用过程中如有杂声和振动，应立即停车取出雾化器，检查喷雾盘内是否附有残留物质，如有，应及时进行清洗。3.4.2．检查轴承和衬套，以及轴、齿轮等传动机件有否异常，如发现，应及时更换损坏部件。 3.4.3．机械传动雾化器是采用高速齿轮转动。必须用高速润滑冷却油液不断地循环冷却，使齿轮、轴、轴承得到良好的润滑。（可用液压油或锭子油）使用油的粘度不宜太高。 3.4.4．为增加雾化器使用寿命^好将喷头交替使用，连续8小时或据情况轮换。滚动轴承的润滑油在150~200小时应调换一次。使用中每隔1~2小时可揿动油杯开关加入几滴润滑油润滑衬套，即将油杯顶上的小手柄上下翻动几下，然后将小手柄放平，若竖直的话，油杯一直处于加油状态，油杯的油很快加完，由于加油太多还将污染九游会·产品。3.4.5．使用完毕后，应喷水清洗。3.4.6．在拆装时，应注意不能把主轴弄弯，装喷雾盘时要用塞片来控制盘和壳体的间隙，固定喷雾盘的螺母一定要拧紧，防止松动脱落。 3.4.7．工作完毕后和运输过程中切忌卧放，安放不正确，会使主轴弯曲，影响使用，因此安放应固定架。
4. 停车
4.1 正常停车
4.1.1．（先关蒸汽加热和电加热降温，同时关掉供料泵（螺杆泵）降温）当进口温度降到90℃关闭，雾化器在温度为90℃以下时可关闭，循环风机在温度为60℃以下时可关闭。 4.1.2．喷料完毕后，将原料液切换至溶剂，并且将雾化器频率调至50HZ，并喷雾10分钟左右，慢慢减速雾化器转速至20HZ左右，关闭离心喷头的电源。4.1.3．保持离心风机运转，使旋风喷雾干燥塔内的温度降至40-50℃，然后关闭风机电源。
4.2. 紧急停车
4.2.1.当电加热系统出现温度过高时，需要立即关闭电加热系统电源，以免电加热系统被烧坏或引起火灾等事故。 4.2.2.当离心风机运转不正常或停止运转时，需要紧急停车。4.2.3. 紧急停车，按控制柜上的“急停开关”。同时关掉蒸汽阀门。
5. 使用注意事项
5.1.在氧气浓度未达21％时，严禁开检查门，否则易引起操作人缺氧，以致窒息。5.4.闭式操作过程中，喷有机溶剂时，氧气浓度必须控制在5%以下（可通过再次导入N2或重新开机，使氧气浓度达要求值），否则有机 溶剂有燃烧、爆炸的危险。 5.5.设备在运转中，不要触摸旋转部件（雾化器、雾化盘、皮带、电机风叶）。5.6.设备运转中或停机后一段时间内，其表面温度比较高，请勿用手去触摸袋滤器、旋风分离器、风管、雾化器、排风机、观察窗等部件。 5.7.干燥塔的温度不降到常温时，请不要进入塔内。5.8.在开、闭检查门，拆装风管、旋风分离器、雾化器时，当心手、手指被挟住。
6. 总结 目前，我国干燥设备在国内市场占有率已达80％以上。在干燥设备类型上，喷雾干燥机将继续以离心式，压力式，气流式结构为主；具有功能组合（如制粒～干燥、干燥～过滤）的设备需求量也将增多；高自动化干燥设备在一些应用领域将受到欢迎。 另外，干燥设备外观质量将越来越受到重视，腐蚀性物料烘干设备的耐腐能力和可靠的使用寿命，将会受到用户特别关心。
-
LPG系列高速离心喷雾干燥机
-
LPG系列高速离心喷雾干燥机
-
LPG系列高速离心喷雾干燥机
-
-
Please indicate the source（LPG系列高速离心喷雾干燥机：/companynews/422)
